Qu’est-ce qu’un bus d’extension et comment fonctionne-t-il ?

Le bus d’extension est le système de liaison qui permet à une carte mère de dialoguer avec des composants ajoutés : carte graphique, carte réseau, carte son, contrôleur de stockage, carte d’acquisition, et bien d’autres. Sans lui, un ordinateur resterait beaucoup plus fermé, moins personnalisable et souvent moins performant dans les usages exigeants. Comprendre son rôle aide à mieux choisir ses composants, à éviter les incompatibilités et à identifier le vrai goulot d’étranglement d’une machine.

Définition : à quoi sert vraiment un bus d’extension ?

Un bus d’extension est un ensemble de lignes de communication intégrées à la carte mère. Il sert à transporter des données, des adresses et des signaux de contrôle entre le processeur, la mémoire, et surtout les périphériques internes ajoutés sur des emplacements dédiés. On parle aussi de bus d’entrée/sortie, car il gère les échanges entre le cœur du système et les composants qui lui apportent des fonctions supplémentaires.

Concrètement, le bus d’extension crée une voie de circulation structurée pour les cartes branchées sur la carte mère. C’est lui qui permet à l’ordinateur de gagner une fonction sans être entièrement reconçu. Ajouter une carte graphique plus puissante, une carte réseau plus rapide ou un contrôleur de stockage plus performant repose sur ce principe.

Comment fonctionne un bus d’extension ?

Le fonctionnement repose sur trois familles de signaux. Les lignes de données transportent l’information elle-même. Les lignes d’adresse indiquent où cette information doit aller : vers une zone mémoire, vers un périphérique ou vers un contrôleur précis. Les lignes de contrôle synchronisent l’ensemble et précisent quand lire, quand écrire et quand valider une opération.

Le principe est simple en apparence, mais très exigeant en pratique. Lorsque le processeur doit envoyer une donnée à une carte d’extension, il identifie la destination, place l’information sur le bus et attend l’accusé de réception du périphérique. Tout cela se fait à très grande vitesse, avec des règles de dialogue strictes pour éviter les erreurs.

Historiquement, certains bus fonctionnaient en parallèle : plusieurs bits étaient transmis en même temps sur plusieurs lignes. D’autres sont de type série : les bits passent les uns après les autres, mais à une fréquence très élevée. Les architectures série modernes ont pris l’avantage, notamment parce qu’elles sont plus robustes sur le plan électrique et permettent d’atteindre des débits bien supérieurs sur des liaisons compactes.

Les grands types de bus d’extension

Tous les bus d’extension n’ont pas le même rôle ni le même niveau de modernité. Certains sont aujourd’hui obsolètes, d’autres dominent encore les machines contemporaines. Le choix dépend du périphérique à connecter, du niveau de performance attendu et de la génération de carte mère utilisée.

Le PCI Express est aujourd’hui la référence pour les extensions internes. Il remplace les bus plus anciens comme PCI ou AGP, conçus à une époque où les besoins en débit étaient bien plus faibles. Le cas des SSD NVMe, des cartes graphiques ou de certaines cartes réseau illustre bien cette évolution : ces composants ont besoin d’un accès rapide au système, et le bus devient alors un facteur de performance à part entière.

Pourquoi le PCI Express a pris le dessus

Le PCI Express a changé la logique du bus d’extension. Au lieu d’un partage plus rigide des ressources entre plusieurs cartes, il repose sur des liaisons série point à point, organisées en voies, souvent appelées “lanes”. Chaque périphérique peut bénéficier d’une connexion dédiée, ce qui améliore la bande passante disponible et réduit les conflits entre composants.

Cette architecture convient particulièrement aux usages modernes : jeu vidéo, montage, calcul graphique, stockage rapide, virtualisation ou capture vidéo. Elle permet aussi une meilleure modularité. Une carte mère peut proposer plusieurs tailles de ports ou plusieurs configurations de voies, ce qui laisse davantage de latitude pour adapter la machine à son usage.

Compatibilité : le point que beaucoup négligent

Le bus d’extension ne se résume pas à une question de vitesse. La compatibilité mécanique, électrique et logique est tout aussi importante. Une carte peut entrer physiquement dans un emplacement et rester inutilisable si la carte mère ne prend pas en charge le bon standard, la bonne génération ou le bon mode de fonctionnement.

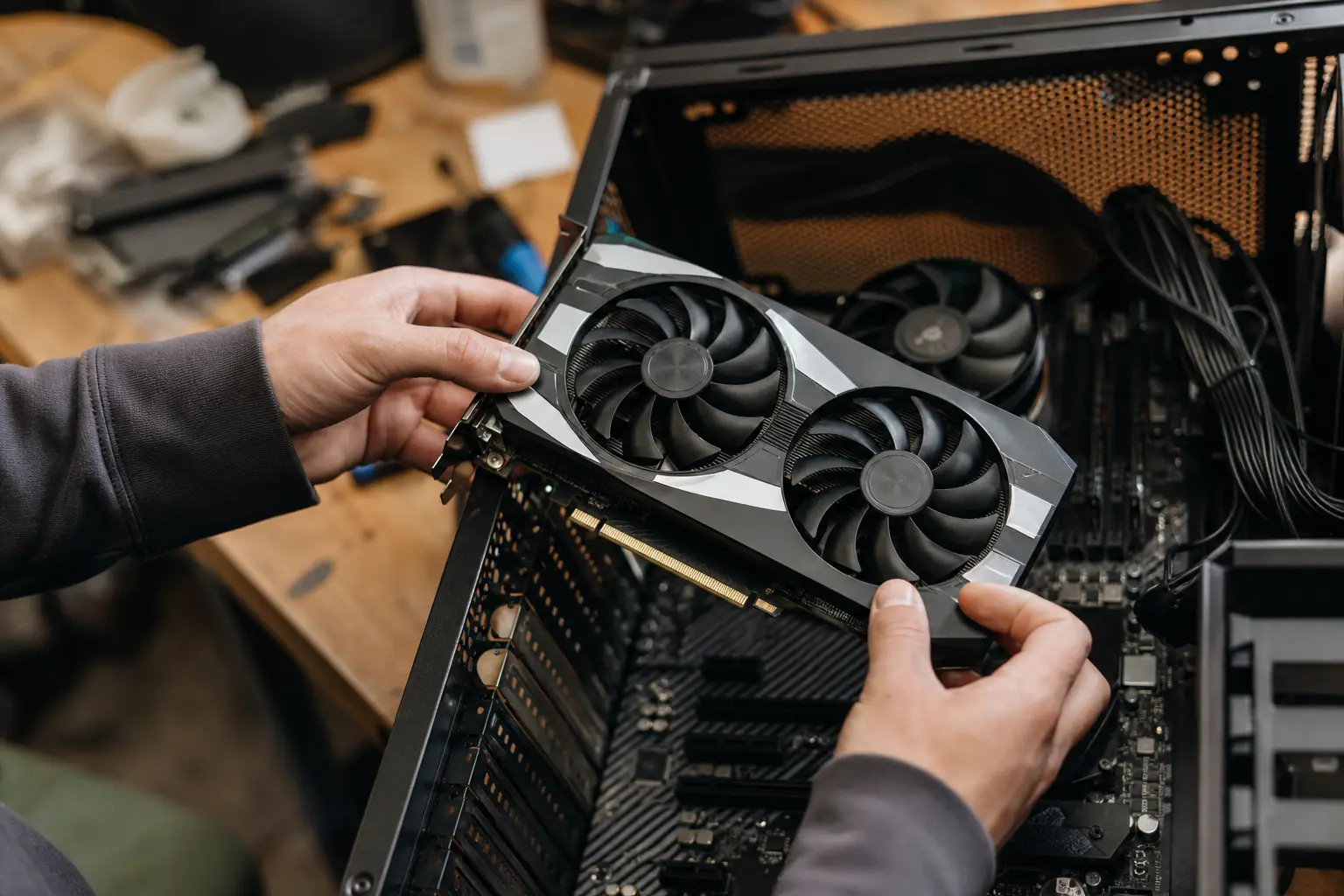

C’est particulièrement vrai lors d’une mise à niveau de carte graphique, d’ajout de SSD ou d’installation d’une carte de capture. Il faut vérifier non seulement le format du port, mais aussi la place disponible dans le boîtier, l’alimentation requise, la compatibilité du BIOS/UEFI et, parfois, la version du bus supportée par la carte mère.

Quel impact sur les performances du système ?

Le bus d’extension peut devenir un maillon critique. Si la carte graphique, le SSD ou le contrôleur réseau doivent échanger beaucoup de données avec le reste du système, un bus trop lent limite l’ensemble. On parle alors de goulet d’étranglement : le composant est capable d’aller plus vite, mais le bus l’empêche d’exprimer tout son potentiel.

C’est pourquoi un ordinateur orienté jeux, création ou traitement de fichiers lourds gagne à être conçu autour d’une carte mère adaptée aux besoins réels. Dans une machine de bureautique, un bus moins rapide peut suffire. Dans une configuration exigeante, en revanche, l’interface d’extension doit suivre le rythme des composants.

Le bon réflexe consiste à raisonner par usage. Une carte réseau 10 Gb/s, une carte graphique moderne ou un SSD très rapide n’ont pas les mêmes exigences. Le bus d’extension doit être dimensionné en conséquence, sinon le matériel acheté ne donnera pas le résultat attendu.

Comment choisir ou vérifier un bus d’extension sur une carte mère ?

1. 01

   Identifier le composant à ajouter

   Carte graphique, SSD, carte son, carte réseau, carte d’acquisition ou contrôleur spécialisé : chaque périphérique a ses besoins.

2. 02

   Lire la documentation de la carte mère

   Le manuel indique les emplacements disponibles, la génération du bus, les voies prises en charge et les partages de ressources éventuels.

3. 03

   Vérifier l’espace physique

   Certaines cartes sont longues, épaisses ou gênées par des dissipateurs, des câbles ou d’autres cartes installées.

4. 04

   Contrôler l’alimentation

   Un composant performant peut demander des connecteurs d’alimentation supplémentaires ou une alimentation plus robuste.

5. 05

   Anticiper l’usage réel

   Un port rapide n’a de sens que si le périphérique en a besoin. Inutile de surdimensionner une machine sans objectif précis.

Bus d’extension interne ou externe : ne pas tout confondre

On associe souvent le bus d’extension aux cartes enfichées à l’intérieur du boîtier. Pourtant, l’idée d’extension existe aussi côté externe. L’USB, par exemple, n’est pas un bus interne pour cartes mères au sens classique, mais il joue un rôle majeur dans l’ajout de périphériques et dans l’extension des capacités d’un ordinateur.

La différence essentielle tient à l’usage. Le bus interne vise souvent des composants plus intégrés et plus exigeants en débit. Le bus externe privilégie la souplesse, la simplicité de connexion et la compatibilité avec une grande variété d’accessoires. Les deux répondent à la même logique : étendre les capacités du système sans le reconstruire.

Ce qu’il faut retenir avant d’acheter une carte d’extension

• Vérifier le standard exact pris en charge par la carte mère.
• Comparer la génération du bus avec celle du périphérique.
• Contrôler les contraintes d’espace et d’alimentation.
• Lire la documentation technique plutôt que se fier au seul format du connecteur.
• Éviter d’acheter un composant surdimensionné pour un usage trop léger.
